產品概述：
FTTH下線光纜是將光通信單元處于中心，兩側放置兩根平行非金屬加強元件 (FRP)，在外側再附加一根鋼絲加強元件， 后，擠制黑色或彩色低煙無鹵護套成纜。
特點：
特種耐彎光纖，提供更大的寬帶,增強網絡傳輸特性；
兩根平行加強元件使光纜具有良好的抗壓性能，保護光纖；
光纜結構簡單，重量輕，實用性強；
獨特的凹槽設，計易剝離，方便接續，簡化安裝和維護；
單根鋼絲附加加強元件，使光纜具有良好的抗拉性能。 |

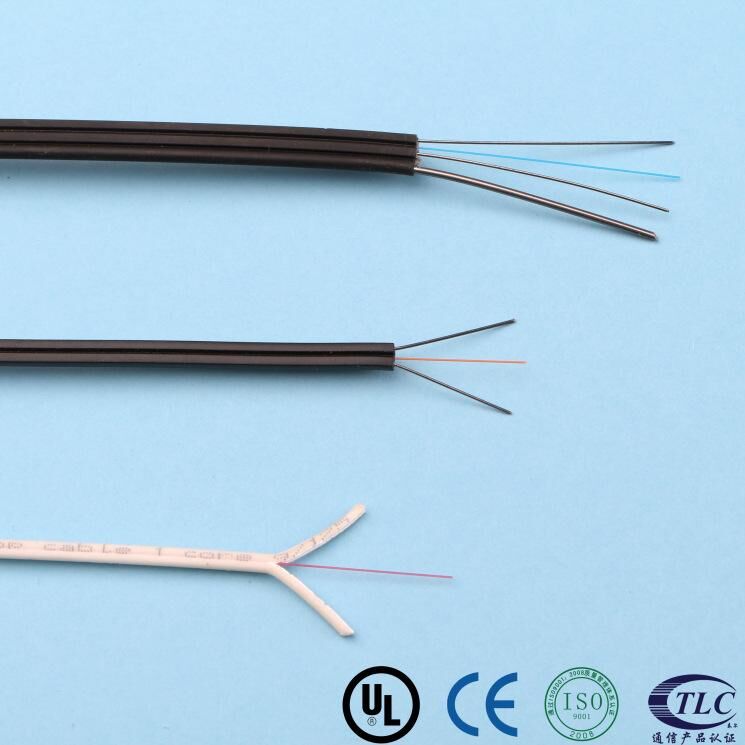

非自承式蝶形引入光纜：
GJXH (GJXV)【金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纜】
GJXFH (GJXFV)【非金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纜】
GJXDH (GJXDV)【金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纖帶光纜】
GJXFDH(GJXFDV)【非金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纖帶光纜】光纜結構是將光纖(或光纖帶)放置在兩根平行加強件中間后擠包一層阻燃聚烯烴護套(LSZH)，也可以是聚氯乙烯(PVC)護套;光纖芯數可以為1芯、2芯、4芯。
特點：
●光纜外徑小、重量輕、施工成本低
●采用冷接技術，接續速度快
●光纜有很高的抗壓扁力和抗張力
●采用玻璃增強纖維棒(G-FRP)、芳綸增強纖維棒(K-FRP)或細鋼絲作為加強件，光纜柔軟、彎曲性能好
●采用LSZH或者PVC阻燃材料，達到光纜在室內使用對阻燃以及環保的性能要求
●光纖采用符合ITU-T G.657A& G.657B標準要求的彎曲損耗不敏感光纖，最小彎曲半徑達15mm甚至更小
使用環境：用于FTTH、室內可用
自承式蝶形引入光纜：
GJYXCH (GJYXFCH)【金屬(或非金屬)加強件、低煙無鹵護套、自承式蝶形引入光纜】
GJYXDCH (GJYXFDCH)【金屬(或非金屬)加強件、低煙無鹵護套、自承式蝶形引入光纖帶光纜】
光纜結構是將光纖(或光纖帶)放置在兩根平行加強件中間，同時在一端平行位置放置一根金屬吊線后擠包一層阻燃聚烯烴護套(LSZH);光纖芯數可以為1芯、2芯、4芯。
特點：
●光纜外徑小、重量輕、施工成本低
●光纜有很高的抗壓扁力和抗張力，自承式結構能滿足50米以下飛跨拉設
●采用LSZH阻燃材料，達到光纜在室外(內)使用對阻燃以及環保的性能要求
●光纖采用符合ITU-T G.657A& G.657B標準要求的彎曲損耗不敏感光纖，彎曲半徑更小
●自承式蝶形光纜吊線采用高碳鋼絲或鋼絞線，具有優越的抗拉性能
使用環境：用于FTTH、室內外均可用、自承式
幾何特性:
|
光纖芯數 Fiber Core |
1 |
2 |
1 |
4 |
|
光纜尺寸Cable Dimension(mm) |
2.0×5.0 |
2.0×5.0 |
2.0×5.6 |
2.0×4.0 |
|
光纜重量Cable Weight(kg/km) |
20 |
20 |
21 |
22 |
機械性能:
|
抗拉力(N)
Tensile strength(N) |
長期 Long Term |
60 |
|
|
|
|
短期 Short Term |
120 |
|
|
抗壓力
Crush resistance(N/100mm) |
長期 Long Term |
300 |
|
|
|
|
短期 Short Term |
1000 |
|
|
彎曲半徑（CM）
Bending Radius(CM) |
動態 Dynamic |
30 |
|
|
|
|
靜態 Static |
15 |
|
傳輸性能:
|
光纖類別 |
單模光纖 SMF |
|
50/125 |
|
62.5/125 |
|
|
傳輸波長 |
1310/1550（nm） |
|
850/1300(nm) |
|
850/1300(nm) |
|
|
衰減（dB/km）Attenuation(dB/km) |
|
≤0.40/0.30 |
|
≤3.5/1.5 |
|
≤3.5/1.5 |
|
小帶寬（MHz·km）Minimum Bandwidth
(MHz·km)
Bandwidth(MHz·km) Bandwidth(MHz·km) |
|
--------- |
|
≥500/1000 |
|
≥200/600 |
環境特性:
|
儲存使用溫度Storage Operating Temperature |
-20℃~+60℃ | |
